在工業視覺項目里，視野（FOV）算不準，相機鏡頭全白選。要么視野不夠漏檢目標，要么視野過大精度不足，反復試錯耗時又費錢。作為海康威視工業相機核心代理商，艾韋迅今天用一篇文章，把海康工業相機視野計算的核心公式、關鍵參數、實操案例與選型技巧講透，幫你一次性算對視野、選對設備，直接落地項目。

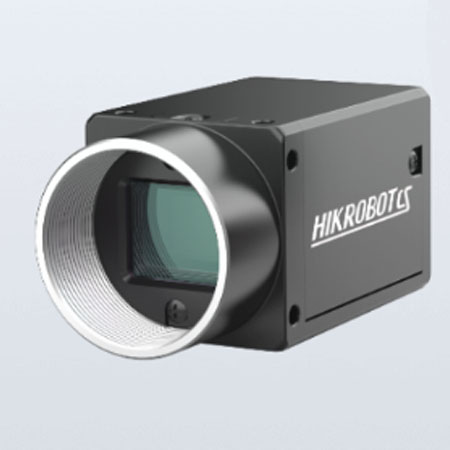

海康MV-CS050-10GM 500萬像素網口面陣相機
傳感器尺寸（Sensor Size）：相機感光芯片的實際長寬，海康相機參數表直接可查；也可通過「像素尺寸 × 分辨率」計算（如 4024×3036 像素、1.85μm 像元，水平尺寸 = 4024×1.85μm≈7.44mm）。
工作距離（WD）：鏡頭最前端到被測物體表面的垂直距離，由產線安裝空間決定。
焦距：鏡頭核心參數（mm），焦距越長→視野越窄、精度越高；焦距越短→視野越寬、精度越低。
垂直視場角 = 2 × arctan (傳感器垂直尺寸 ÷ 2 ÷ f)
視野計算中的關鍵注意事項
1、傳感器尺寸表示方法:工業相機常用英寸表示傳感器尺寸，但實際測量的是對角線長度。需要注意的是，這個"英寸"是歷史上的視頻攝像管外徑標準，與實際尺寸的換算關系為:1英寸≈16mm。
2、鏡頭像圈匹配:選擇鏡頭時需確保其像圈尺寸大于等于相機傳感器尺寸，否則會出現邊緣暗角。例如2/3英寸相機需搭配像圈≥11mm的鏡頭。
3、像素精度驗證:視野計算后應驗證像素精度是否滿足檢測要求。像素精度=視野/分辨率，例如366mm視野使用2448像素相機，像素精度=366/2448≈0.15mm.
4、遠心鏡頭的特殊考慮:使用遠心鏡頭時，視野基本不隨工作距離變化，計算公式有所不同，需參考特定鏡頭的參數。
5、實際測試驗證:由于機械安裝誤差、鏡頭畸變等因素，理論計算值可能與實際測量有差異，建議通過實際成像進行驗證和微調。
作為海康威視工業相機核心授權代理商，艾韋迅不僅提供全系列海康相機（面陣 / 線陣 / 3D）、工業鏡頭、光源，更提供免費選型計算、方案定制、技術培訓一站式服務，歡迎咨詢18924129201。
